2022年1月1日起正式實(shí)施——《水性聚氨酯防水涂料》標準！

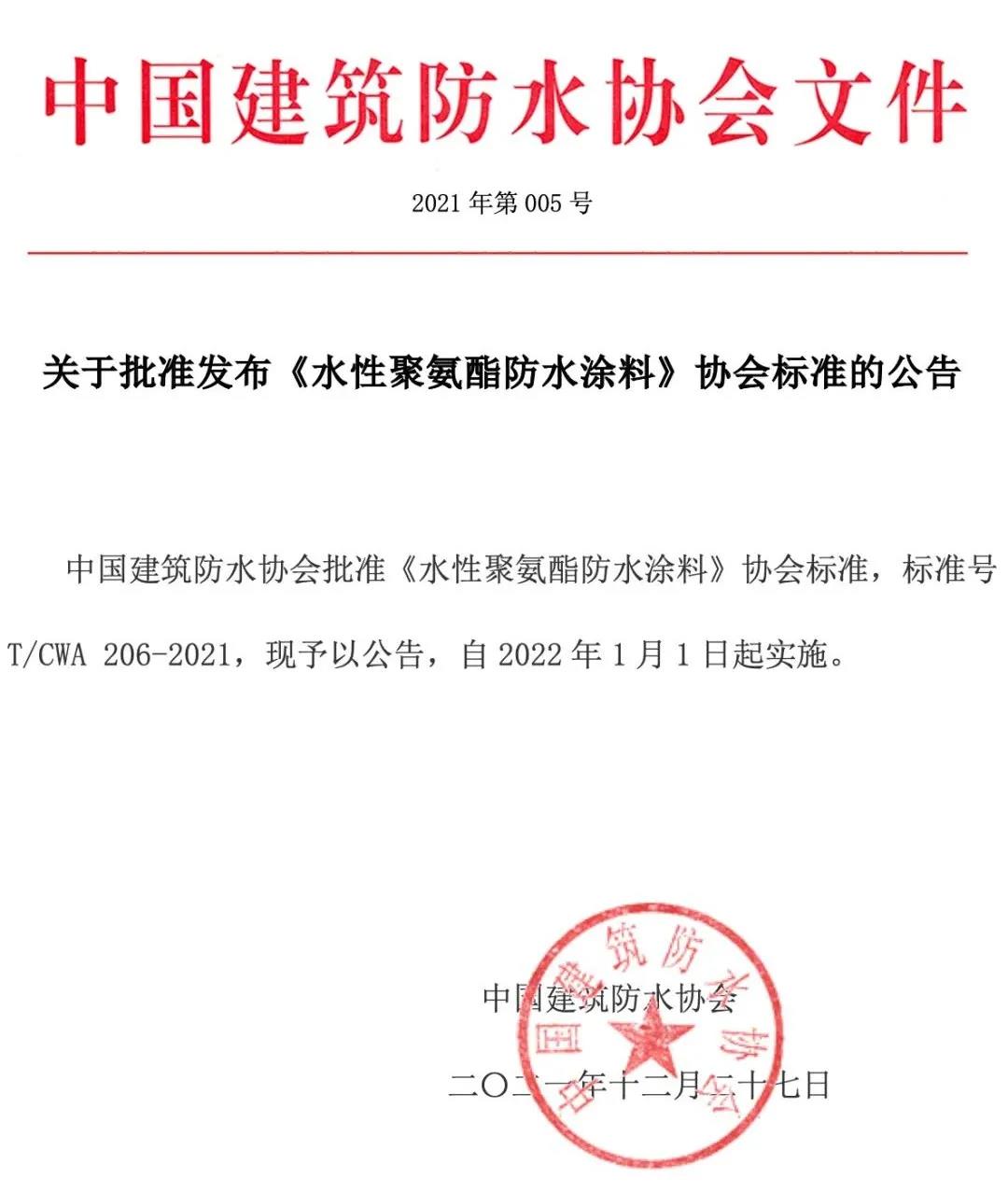

      近日，由中國建筑防水協(xié)會(huì )批準的《水性聚氨酯防水涂料》（T/CWA 206-2021）協(xié)會(huì )標準將于2022年1月1日起正式實(shí)施。

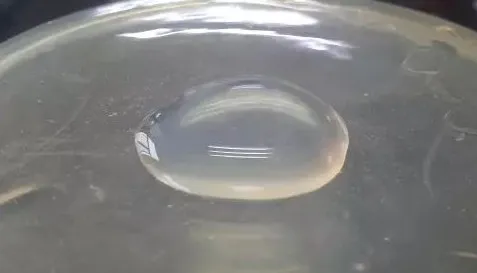

  水性聚氨酯防水涂料是一種防水材料，屬于環(huán)保型高分子聚合物彈性防水材料。通過(guò)對水性聚氨酯涂料耐水性因素的羅列，可以初步對水性聚氨酯防水涂料中部分基本原料的配方設計進(jìn)行如下的總結分析（以陰離子型水性聚氨酯為例）。包括在聚酯類(lèi)型的選擇、R值的選擇、親水擴鏈劑和交聯(lián)劑等方面。

  1.在不影響力學(xué)性能和機械強度的基礎上，由于聚醚型聚氨酯耐水解能力要比聚酯型聚氨酯大5-10倍，所以首選聚醚型多元醇作為水性聚氨酯防水涂料的多元醇組分。從綜合性能方面考慮，可以選擇價(jià)格較高的聚四氫呋喃醚作為原料，或者滲入部分聚酯型多元醇以增強產(chǎn)品膠膜的硬度與強度。

  2.R值通常不宜過(guò)大，因為會(huì )造成殘留-NCO過(guò)多，使得體系在乳化時(shí)產(chǎn)生大量的脲基，體系易發(fā)白，且產(chǎn)生的交聯(lián)過(guò)大，不易存儲。R值過(guò)?。ń咏?）則會(huì )造成分子量過(guò)大，造成反應難以控制，故從綜合性能考慮，R值控制在1.1-1.2之間比較合適。

  3.親水擴鏈劑，如二羥甲基丙酸（DMPA)加入量是最直接影響膠膜耐水性的因素，在水性聚氨酯防水涂料的合成過(guò)程中需要嚴格控制，根據實(shí)際產(chǎn)品的需要，在保證反應穩定性和乳液狀態(tài)的基礎上，盡量減少親水擴鏈劑的加入量，但過(guò)低的親水擴鏈劑含量會(huì )造成乳液粒徑過(guò)大，分散不均勻，甚至導致乳化困難，通常作為防水性聚氨酯的合成原料，DMPA的加入量控制在4%-6%（占預聚物質(zhì)量分數）。

  4.交聯(lián)劑，如三羥甲基丙烷（TMP）的加入量增加也能顯著(zhù)提高水性聚氨酯的耐水性，但交聯(lián)度過(guò)大會(huì )造成體系內聚能急劇增加，導致成膜后膠膜易開(kāi)裂，同時(shí)在反應過(guò)程中會(huì )使粘度過(guò)大，反應難以控制，通常作為防水型聚氨酯的合成原料，TMP的加入量控制在2%（占預聚物質(zhì)量分數）左右。

  以上是單純的陰離子型水性聚氨酯的原料配比分析，若在加入其他樹(shù)脂如丙烯酸樹(shù)脂、環(huán)氧樹(shù)脂等情況下，其配比應根據實(shí)際情況做相應調整，為期在保證防水性的同時(shí)有著(zhù)良好的綜合性能和乳液穩定性。

  奧星防水一直以來(lái)堅持只做高品質(zhì)產(chǎn)品的原則，結合PFS（皮膚式）防水系統設計理念，研發(fā)生產(chǎn)的PFS-PU單組分聚氨酯防水涂料，針對室內防水工程的施工具有明顯優(yōu)勢。具有涂膜密實(shí)、粘結力強、涂膜延伸率高、彈性好、對基層變形的適應性強等優(yōu)點(diǎn)。

  PFS-PU適用于各種屋面、地下室、市政、橋梁、地鐵、水壩等工程防水；廁浴間及水池、陽(yáng)臺、停車(chē)場(chǎng)等工程防水；形狀復雜，管道縱橫的部位防水工程。
